액화천연가스(LNG)연료장치튜닝

개요

• ⚬자기인증한압축천연가스(CNG)엔진으로변경하고액화천연가스(LNG)연료를
• 사용하여저공해자동차로변경하는경우

필요서류 (필수/조건부 · 샘플)

• 필수
  튜닝전･후의자동차외관도
  샘플보기(편람 p.241) →
• 조건부
  하중계산식

  조건: 변경후제원의허용차이상의중량변화가있는경우
  샘플보기(편람 p.24) →온라인 링크 ↗ 국가법령정보센터
• 필수
  비교제원
  샘플보기(편람 p.24) →온라인 링크 ↗ 국가법령정보센터
• 필수
  튜닝하려는구조․장치의설계도(상세도)
  샘플보기(편람 p.241) →

필수/조건부는 서류 문구의 조건절("…경우", "생략 가능")로 자동 분류한 것이며, 샘플은 편람 부록 「튜닝승인신청서 등의 작성방법」 원문 페이지입니다.

튜닝승인조건 — 구조

• ⚬총중량증가제한(중량제원의허용차이내일것)
• ⚬용기밸브는내압용기제조사가허용하는용기밸브인지확인하고승인

튜닝승인조건 — 행정사항

• ⚬저공해자동차로변경시출력이변경전보다감소하는경우허용(2020.5.27.국토부
• 고시개정)
• ⚬자기인증한압축천연가스(CNG)엔진을확인할수있는제원제시
• ⚬전산처리방법
• 1.신규용기장착(LNG전용)
• ☞튜닝승인→변경내역→내압용기→내압용기(LNG)장착선택→원동기→원동기
• 교환선택→연료장치→LNG선택→→원동기형식변경→용기제원등록
• →저장
• ※변경전:원형
• 변경전:원동기변경(원동기형식),LNG용기0개(용량,용기제원)
• 2.기존용기탈거+신규용기장착
• ☞튜닝승인→변경내역→내압용기→내압용기탈거(재사용또는파기)선택→
• 내압용기(LNG)장착선택→연료장치→LNG선택→메인화면연료의종류
• CNG선택저장→용기제원등록
• ※변경전:원동기변경(원동기형식),LNG용기0개(용량,용기제원)
• 변경후:LNG용기전체탈거(파기또는재사용)/신규설치0개(용량,용기제원),
• LNG용기일부탈거(0번,파기또는재사용)/신규설치0개(용량,용기제원)
• ⚬튜닝승인서류
• 1)튜닝승인신청서(「자동차관리법시행규칙」[별지제33호]서식)
• 2)튜닝전·후의주요제원대비표(「자동차관리법시행규칙」별지제33호의2서식)

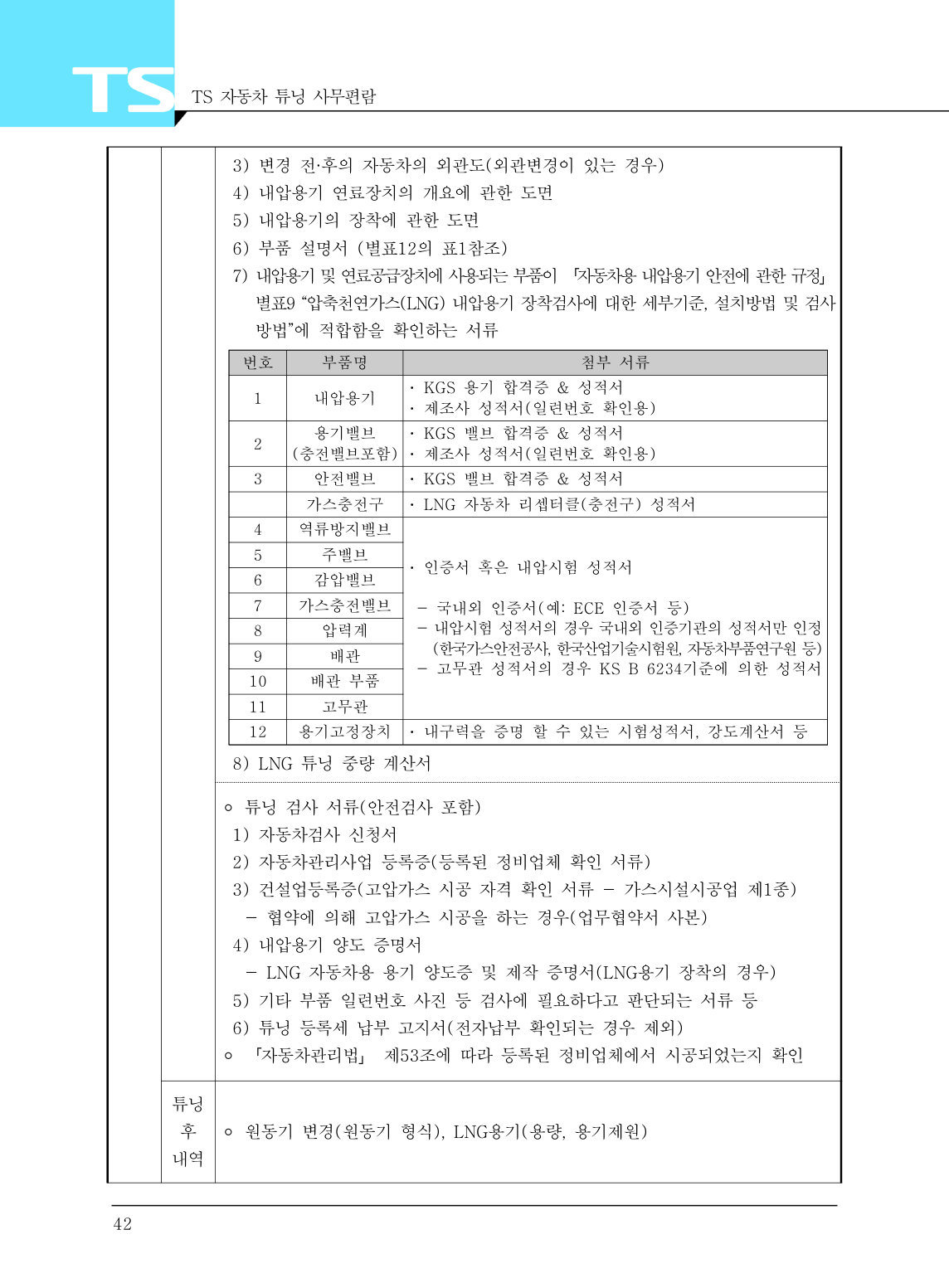

• 3)변경전·후의자동차의외관도(외관변경이있는경우)
• 4)내압용기연료장치의개요에관한도면
• 5)내압용기의장착에관한도면
• 6)부품설명서(별표12의표1참조)
• 7)내압용기및연료공급장치에사용되는부품이「자동차용내압용기안전에관한규정」
• 별표9“압축천연가스(LNG)내압용기장착검사에대한세부기준,설치방법및검사
• 방법”에적합함을확인하는서류

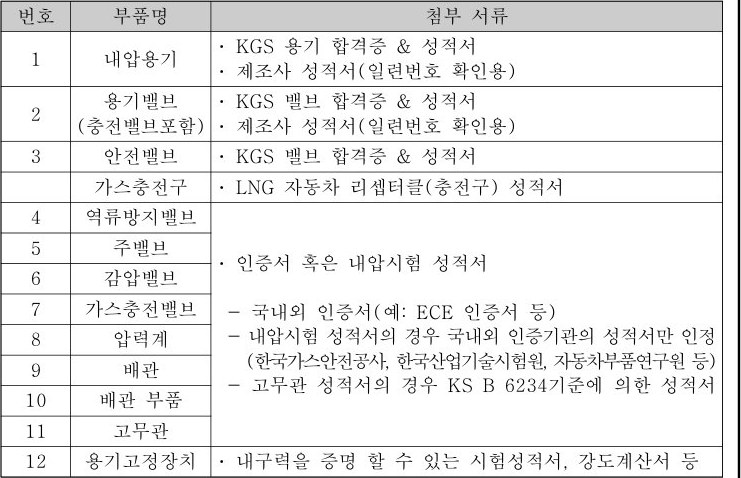

• 번호
• 부품명
• 첨부서류
• ･KGS용기합격증&성적서
• 1
• 내압용기
• ･제조사성적서(일련번호확인용)
• 용기밸브
• ･KGS밸브합격증&성적서
• 2
• (충전밸브포함)
• ･제조사성적서(일련번호확인용)
• 3
• 안전밸브
• ･KGS밸브합격증&성적서
• 가스충전구
• ･LNG자동차리셉터클(충전구)성적서
• 4
• 역류방지밸브
• 5
• 주밸브
• ･인증서혹은내압시험성적서
• 6
• 감압밸브
• 7
• 가스충전밸브
• 국내외인증서(예:ECE인증서등)
• 내압시험성적서의경우국내외인증기관의성적서만인정
• 8
• 압력계
• (한국가스안전공사,한국산업기술시험원,자동차부품연구원등)
• 9
• 배관
• 고무관성적서의경우KSB6234기준에의한성적서
• 10
• 배관부품
• 11
• 고무관
• 12
• 용기고정장치
• ･내구력을증명할수있는시험성적서,강도계산서등
• 8)LNG튜닝중량계산서
• ⚬튜닝검사서류(안전검사포함)
• 1)자동차검사신청서
• 2)자동차관리사업등록증(등록된정비업체확인서류)
• 3)건설업등록증(고압가스시공자격확인서류-가스시설시공업제1종)
• 협약에의해고압가스시공을하는경우(업무협약서사본)
• 4)내압용기양도증명서
• LNG자동차용용기양도증및제작증명서(LNG용기장착의경우)
• 5)기타부품일련번호사진등검사에필요하다고판단되는서류등
• 6)튜닝등록세납부고지서(전자납부확인되는경우제외)
• ⚬「자동차관리법」제53조에따라등록된정비업체에서시공되었는지확인

튜닝 후 내역 (기재 예시)

• ⚬원동기변경(원동기형식),LNG용기(용량,용기제원)

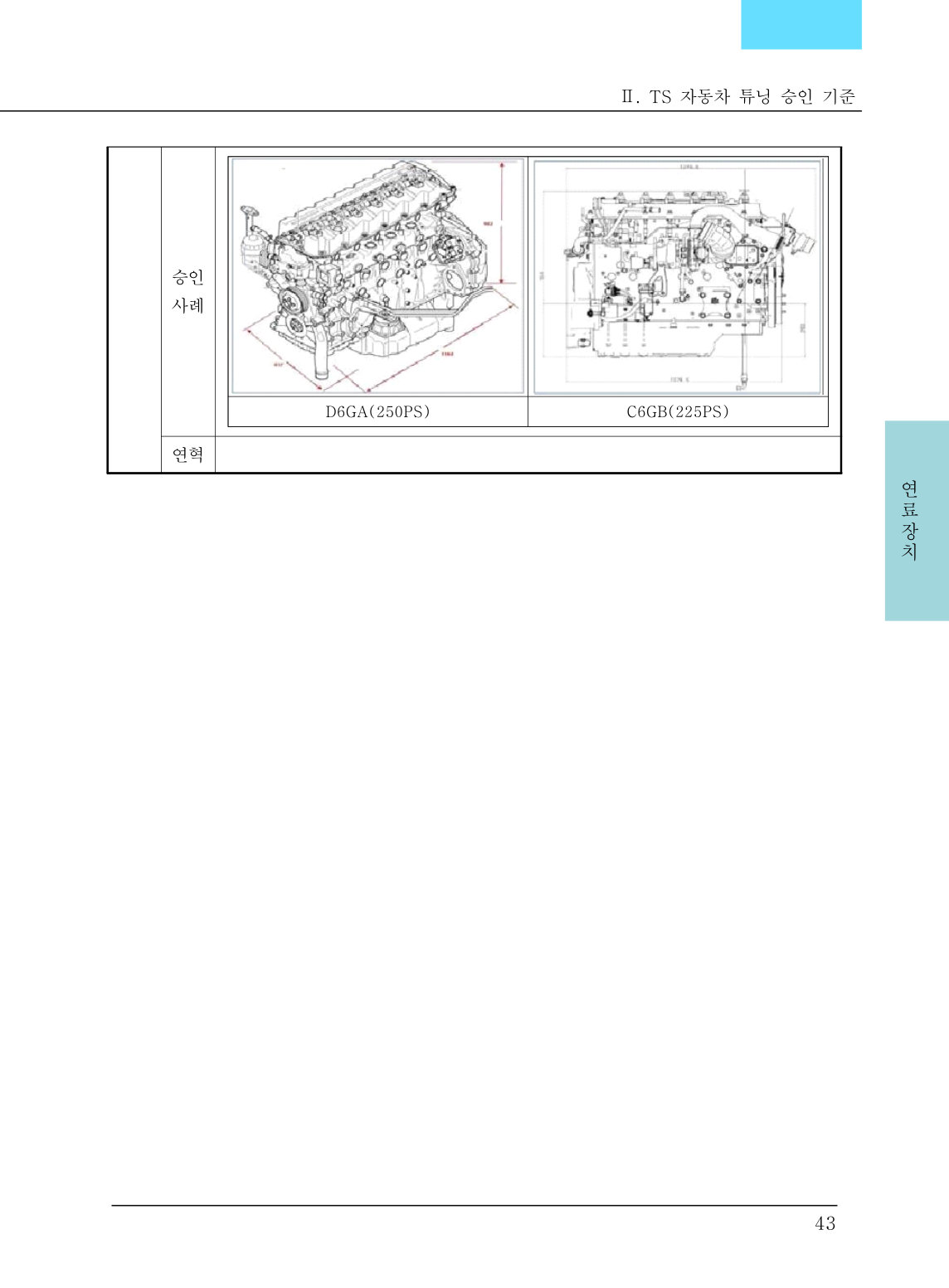

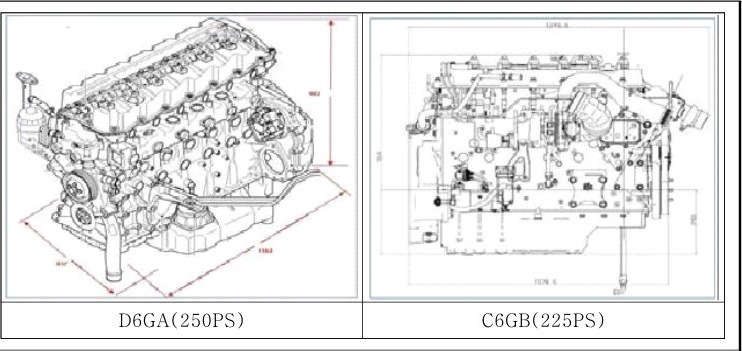

승인사례

• D6GA(250PS)
• C6GB(225PS)
