셀프로더,세이프티로더,카캐리어

개요

• ⚬화물자동차에자동차를용이하게상･하차하고자하는경우

필요서류 (필수/조건부 · 샘플)

• 필수
  튜닝전･후의자동차외관도
  샘플보기(편람 p.241) →
• 조건부
  하중계산식

  조건: 변경후제원의허용차이상의중량변화가있는경우
  샘플보기(편람 p.24) →온라인 링크 ↗ 국가법령정보센터
• 필수
  튜닝하려는구조ㆍ장치의설계도(상세도)
  샘플보기(편람 p.241) →

필수/조건부는 서류 문구의 조건절("…경우", "생략 가능")로 자동 분류한 것이며, 샘플은 편람 부록 「튜닝승인신청서 등의 작성방법」 원문 페이지입니다.

튜닝승인조건 — 구조

• ⚬뒤오우버행은아래기준에따라적용
• 답판(600mm이상)이고특정한적재물을운송하는자동차의경우
• (예:농기계운반자동차,셀프로더등):2/3이내
• 답판이없는경우1/2이내(경형및소형자동차의경우에는20분의11)
• ※뒤오우버행:가장뒤차축중심에서차체의뒤부분끝(범퍼및견인장치등을제외)까지의수평거리
• ⚬셀프로더는차체(적재함)가상승하는구조
• 상승하지않는구조(예:무동력셀프로더등)로승인불가
• ⚬셀프로더에탈부착식발판설치는승인불가
• ⚬적재함제작으로내부에자동차를고정하기위한홈파기설치가능(덮개설치조건)
• ⚬카캐리어에윙바디,포장탑형태등의보호구조물설치가능
• ⚬카캐리어에가변형슬라이딩답판설치불가(하대길이연장불가)

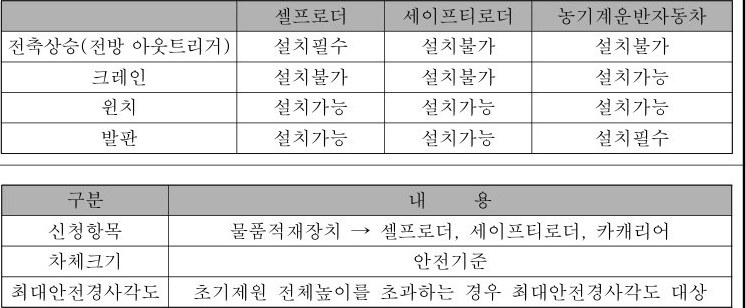

• ⚬차명에따른설치기준만족할것
• 셀프로더
• 세이프티로더
• 농기계운반자동차
• 전축상승(전방아웃트리거)
• 설치필수
• 설치불가
• 설치불가
• 크레인
• 설치불가
• 설치불가
• 설치가능
• 윈치
• 설치가능
• 설치가능
• 설치가능
• 발판
• 설치가능
• 설치가능
• 설치필수

튜닝승인조건 — 행정사항

• 최대안전경사각도
• 초기제원전체높이를초과하는경우최대안전경사각도대상
• *아우트리거:유압실린더에의해빔을수평방향으로밀어내고,다밀려나온빔을수직방향으로누르는장치
• *유압잭:수직방향으로누르는장치
• *튜닝후내역에아우트리거또는유압잭으로기재

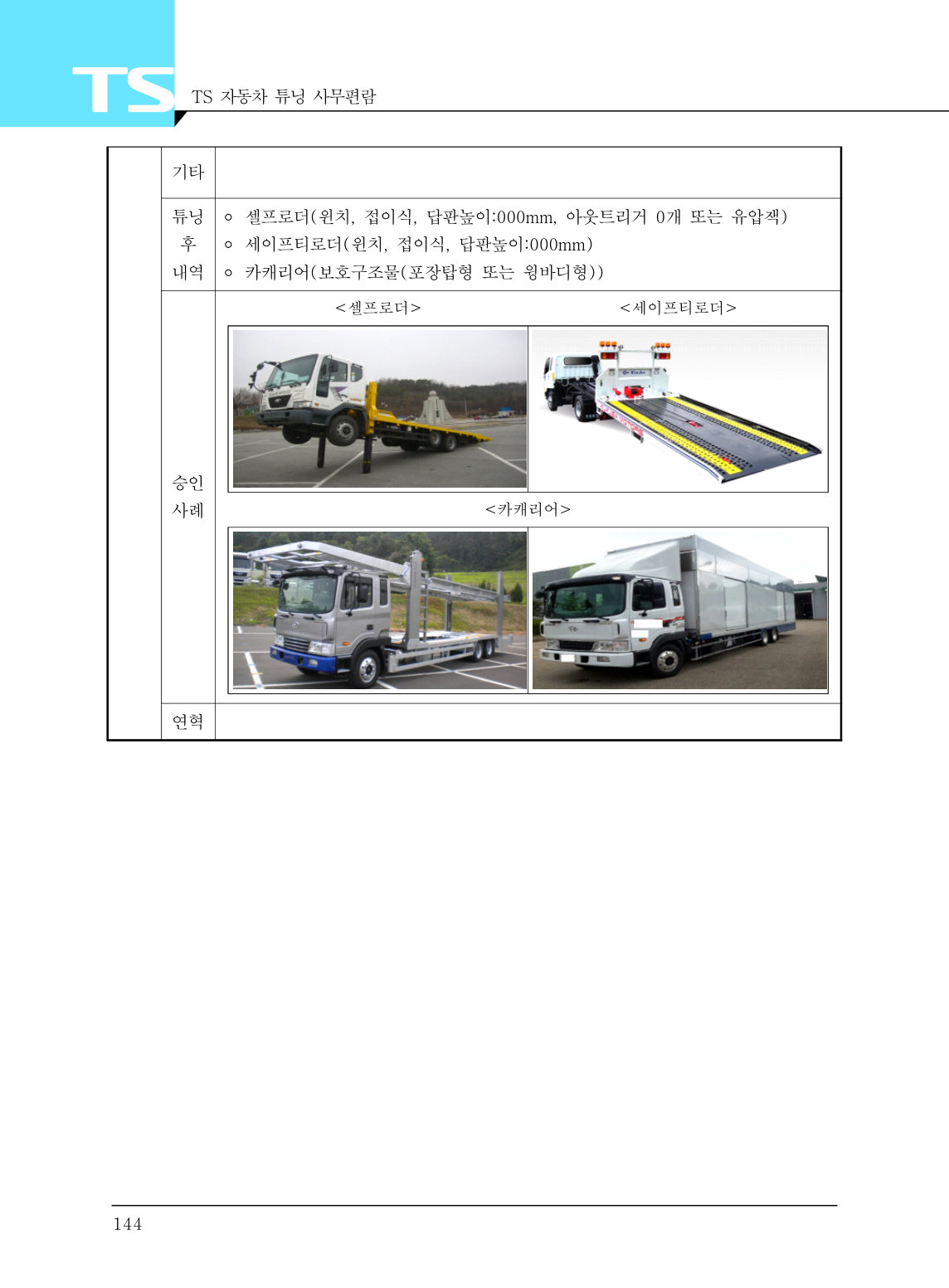

튜닝 후 내역 (기재 예시)

• ⚬셀프로더(윈치,접이식,답판높이:000mm,아웃트리거0개또는유압잭)
• ⚬세이프티로더(윈치,접이식,답판높이:000mm)
• ⚬카캐리어(보호구조물(포장탑형또는윙바디형))

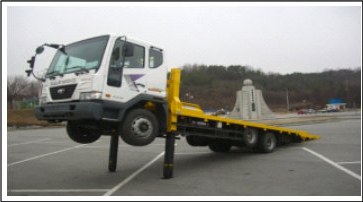

• <셀프로더>

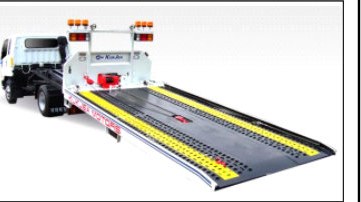

• <세이프티로더>

승인사례

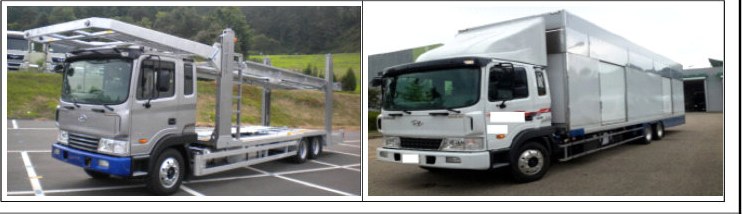

• <카캐리어>

연혁

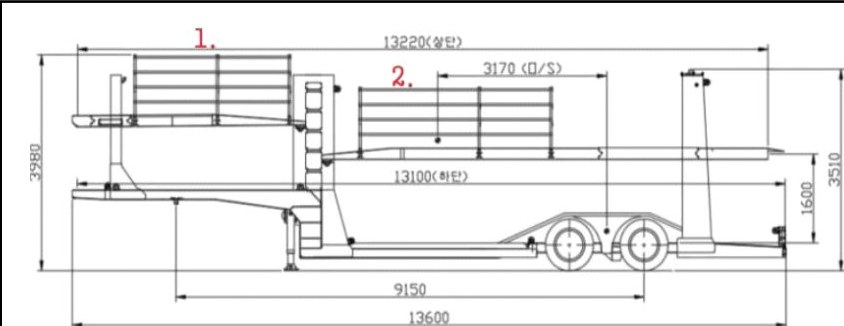

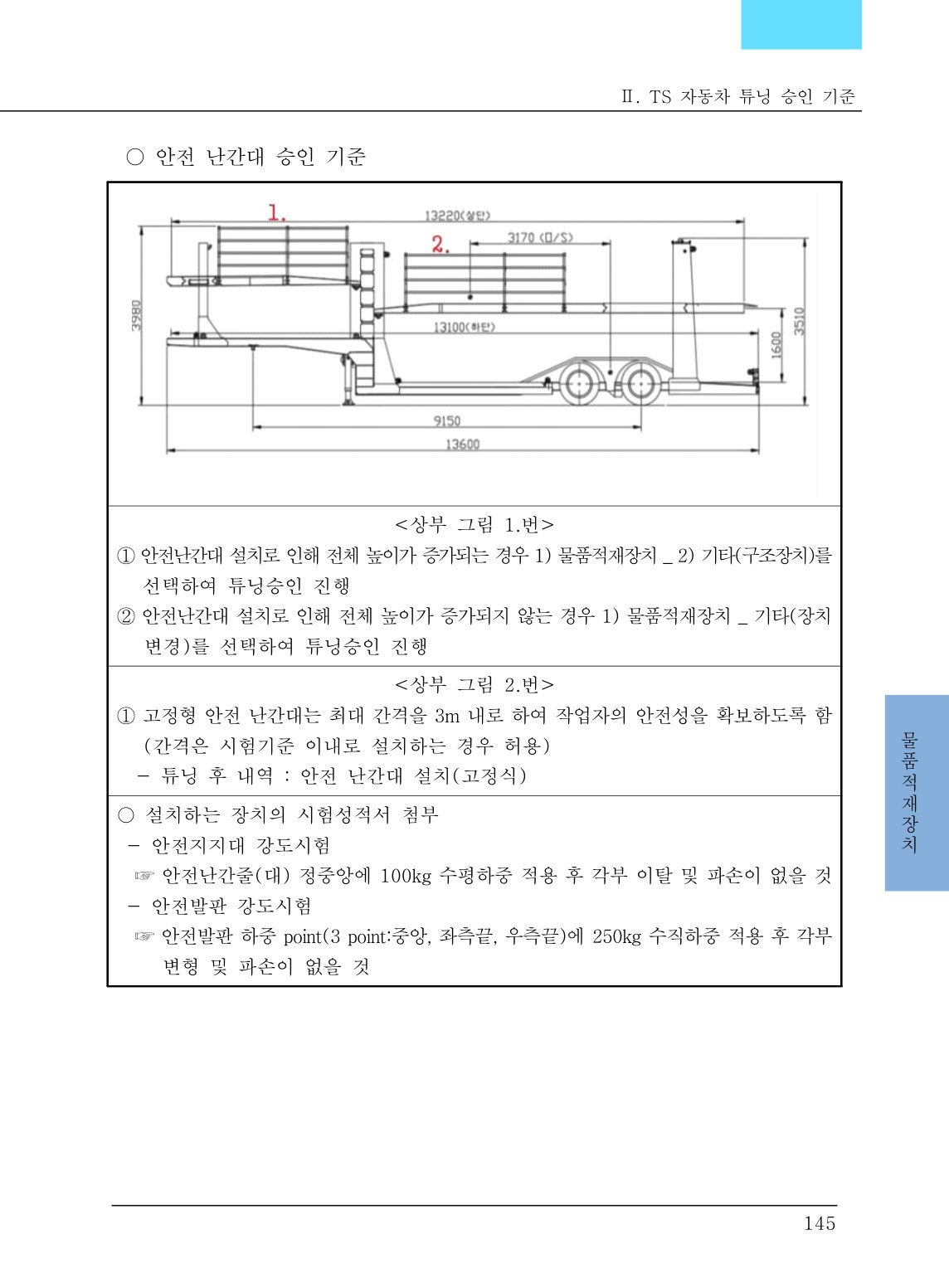

• <상부그림1.번>
• <상부그림2.번>
